地板采暖簡介 |
|
|
|
|
|
|
|

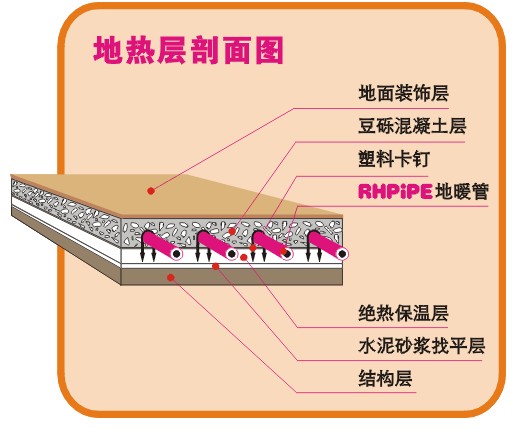

地板采暖鋪設平面圖 地暖系統結構圖
地采暖定義及優勢：地采暖又稱為地板輻射采暖，低溫熱水地板輻射采暖是一種節能高效的新型采暖方式，具有熱舒適性高、節能、運行維護方便、不占使用面積、衛生無污染、壽命長等優點，在歐洲已有幾十年的應用，在世界許多國家和地區正得到廣泛的應用。近幾年來，節能和分戶熱計量已經成為我國建筑節能的任務和目標，低溫熱水地板輻射采暖已成為現代“生活住宅”配套設施的理想選擇！室內平均溫度19-21℃的低溫熱水地板輻射采暖房間的熱舒適性可等效于平均溫度24℃的傳統對流散熱器供暖房間。室內平均溫度每降低1℃，即可節約10%的系統消耗，事實上可以給您帶來顯著的經濟效益。
|
|
|
|
|
|
地板采暖 熱流示意圖
|
暖氣采暖 熱流示意圖
|
|
|
|
|
|
地采暖——低溫輻射采暖系統特點 |
|
|
|
|
·舒適、衛生、保健
輻射散熱是 好的采暖方式，室內地表溫度均勻，室溫由下而上逐漸遞減，給人以腳暖頭涼的良好感覺，不易造成污濁空氣對流，室內十分潔凈，改善人體血液循環，促進人體新陳代謝。從而形成真正符合人體要求的熱環境，可防止因天寒受涼而造成的腿部疾病，對老年人和兒童尤為適用。
·高效、節能
（一）、地板采暖系統可利用余熱水；
（二）、輻射供暖方式較對流供暖方式熱效率高（如設計按16℃參數使用，可達到20℃的供暖效果）；
（三）、熱量集中在人體受益的高度內；
（四）、熱媒低溫傳送，在傳送過程中熱量損失小。
·熱穩定性好
由于地面層及混凝土層蓄熱量大，熱穩定性好，因此在間歇供暖的條件下室內溫度變化緩慢。
·不占使用面積
室內取消了暖氣片及其支管，增加了使用面積，便于裝修和家具布置。
·運行費用低
節省燃料，電力消耗低，是 經濟的供暖系統。
·使用壽命長
交聯聚乙烯管是世界公認的可連續使用50年以上的材料。
|
|
|
|
|
|
|
地 采 暖 主 要 設 計 參 數 說 明 |
|
|
|
|
1、地板供暖結構層厚度：公共建筑90mm，住宅70mm；
2、熱媒溫度≤65°C(特殊情況水溫≤80°C)；
3、供回水溫差8－15°C；
4、交聯聚乙稀管(PEX)工作壓力為≤0.8Mpa，鋁塑復合管(PE/AL/PE)≤0.8Mpa；
5、地板采暖結構層允許承受荷載≤2000kg/平方米，如承受2000kg/平方米以上的荷載，應采取相應的措施；
6、供水干管上應設置過濾網，以防止異特進入地板供熱系統內；
7、公共建筑采用ф20mm(16/20)管材，住宅宜采用ф16mm(12/16)；
8、地板輻射供暖散熱量與室內設計溫度、供回水平均溫度、管間距、保溫板厚度、混凝土回填層厚度、地面材質等諸多因素有關。
|
|
|
|
|
|
|
一般情況：
室內設計溫度： 18-28°C；
管間距： 200mm-250mm；
供回水平均溫度：35-55°C；
地面材質： 石材磁磚類、木地板類、塑料類、地毯類。 |
|
|
|
|
|
|
產 品 介 紹 |
|
|
|
|
|
偉星地板采暖管道系統： 家裝專用地暖管：導熱輸暖，柔韌有余 柔韌性好：不易出現死彎、壓扁現象，水流暢通，保證散熱順暢； 散熱性佳：偉星家裝專用地暖管采用純正進口原料，導熱性好，能保證短時間內溫暖房間； 內冷熱性強：防凍耐熱，-40℃至70℃可長期使用，冷熱交替情況下性能依然良好，可確保冬天供暖，而管道無憂； 承壓力強：正常水壓條件下使用壽命長達50年，不會爆管漏水。 |
|
|
|
|
|
|
日豐地暖系統——舒適、節能的采暖系統地面輻射采暖系統，是一種利用低溫熱媒的新型采暖系統，由不高于60℃的低溫熱水在管道內循環流動加熱地板，實現均勻輻射采暖。
日豐，為現代住宅、商業、公用等建筑，設計、提供了一整套專業、集成的地暖管道系統，全面突顯地暖健康、舒適、節能的獨特優勢，室溫由下而上遞減，“腳暖頭涼”，符合人體散熱要求；同時，低溫熱媒、輻射供暖、單獨調控集合作用， 大程度降低能耗。 |
|
|
|
|
|
|
金德地暖系統：金德PE-RT純塑管件是本公司為PE-RT管材專門生產的管件，該管件生產設備為香港震雄公司注塑機。原料為美國陶式化學XZ89830.00及特殊納米助劑。且該管件的外形由本公司的專業設計人員設計而成，管件配有加筋形裝飾及管件蓋，既增加了管件的強度，又使外形更加美觀，金德PE-RT管件內壁光滑，耐高溫，耐腐蝕，熱熔連接安全方便可靠，而衛生無毒。 |
|
|
|
|
|
地 采 暖 分 集 水 器 |
|
|
|
|
|
|
偉星純銅純銅鍍鎳分水器：分水器的各出水支路具備流量平衡的調節裝置，集水器的各回水支路配有恒溫調節裝置，可加裝電熱執行器與房間溫控器，實現獨立的分室溫度控制；偉星分水器采用高檔材質，耐腐蝕，使用壽命長，有前位式設計，無機械外通，避免了同類產品的弊端8、組合部件示圖 ①分水器（進水） ②集水器（回水） ③球閥 ④ 排氣閥 ⑤流量平衡調節閥 ⑥ 安裝支架 ⑦管接頭。 |
|
|
|
|
|
|
|
日豐地暖系統分水器：日豐地熱優點：集(分)水器是由分水器和集水器組合而成的水流量分配和會集裝置。分水器是將一路進水通過一個容器分為幾路輸出的設備，而集水器則是將多路進水通過一個容器一路輸出的設備。其管理若干的支路管道，分別包括回水支路和供水支路，其較大多為DN350-DN1500不等，用鋼板制作，屬于壓力容器類專業制造，其需要安裝壓力表溫度計。 |
|
|
|
|
|
|
|
金德地暖分水器：分、集水器（manifold）是水系統中，用于連接各路加熱管供、回水的配、集水裝置。按進回水分為分水器，集水器。所以稱為分集水器或集分水器， 俗稱分水器。地暖、空調系統中用的分水器材質宜為黃銅、自來水供水系統 戶表改造用的分水器多為PP或PE材質。 供回水均設排氣閥，很多分水器供回水還設有泄水閥。 供水前端應設“Y”型過濾器。 供水分水管各支管均應設閥門，以調節水量的大小。 |
|
|
|
|
|
|
|
曼瑞德混水系統：1. 把集中供暖的高溫水和地暖系統的低溫回水相混合的方式來實現降溫。 2. 地暖是‘低溫熱水地面輻射供暖系統’的簡稱，與傳統的散熱器采暖方式相比，具有舒適，節能，健康的特點。3. 地面采用地板磚的系統，熱水 高，溫度為60度，采用復合地板的地暖系統一般要求水溫在45度以下。而目前我國集中供熱系統大都是針對散熱器采暖用戶設計的，一般供給用戶的水溫在70度-90度，遠高于地暖要求的水溫，因此，直接用于地暖系統會產生超溫爆管漏水，地板損毀，甲醛.苯超標等諸多嚴重問題。 4. 混水降溫裝置對于集中供熱用戶來說，其主要作用是提高地暖使用的安全性和舒適性， |
|
|
|
|
|
|
地 采 暖 工 程 安 裝 展 示 |
|
|
|
|
|
|




|
|
|
|
|
|
|
|
|
|
|
|
|
|
